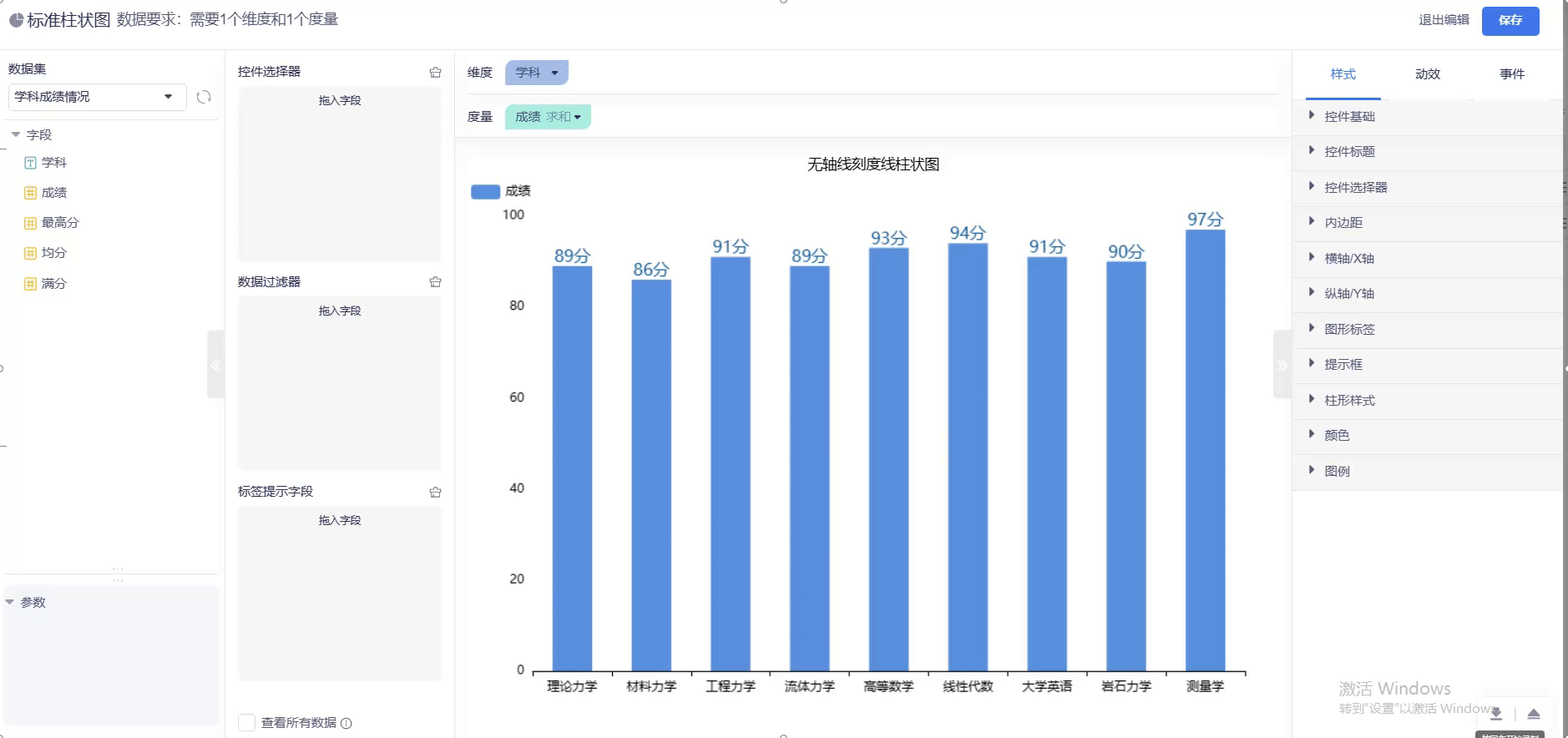

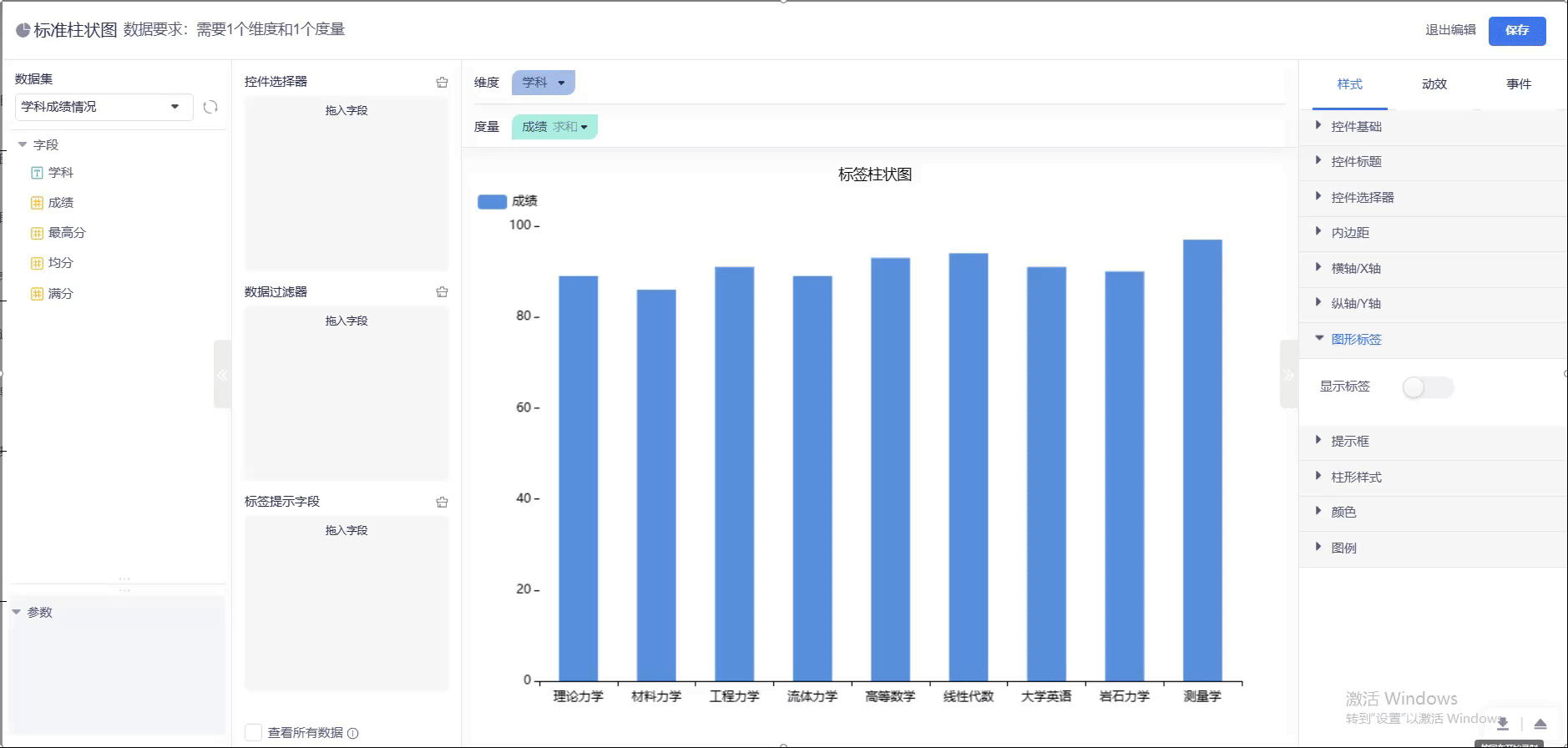

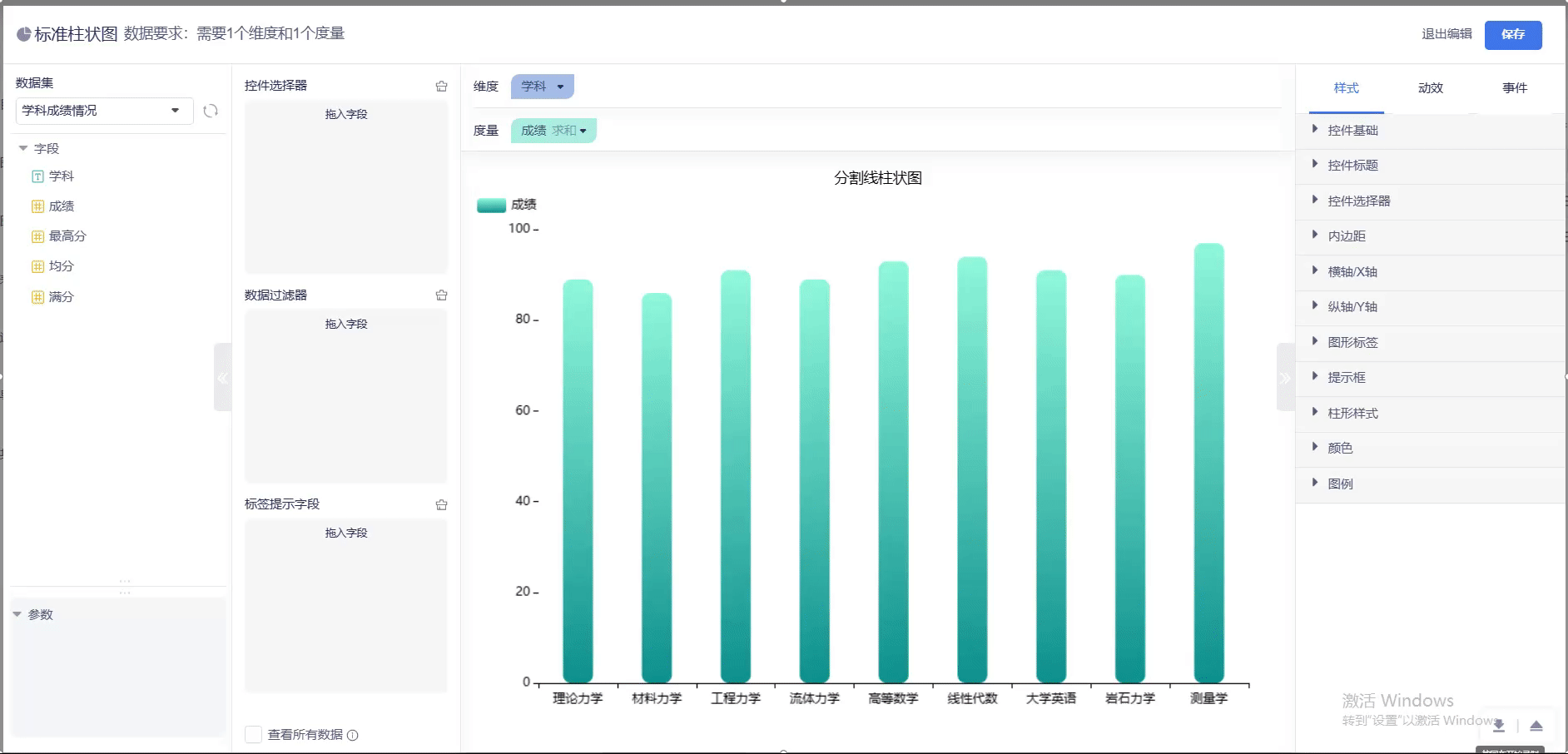

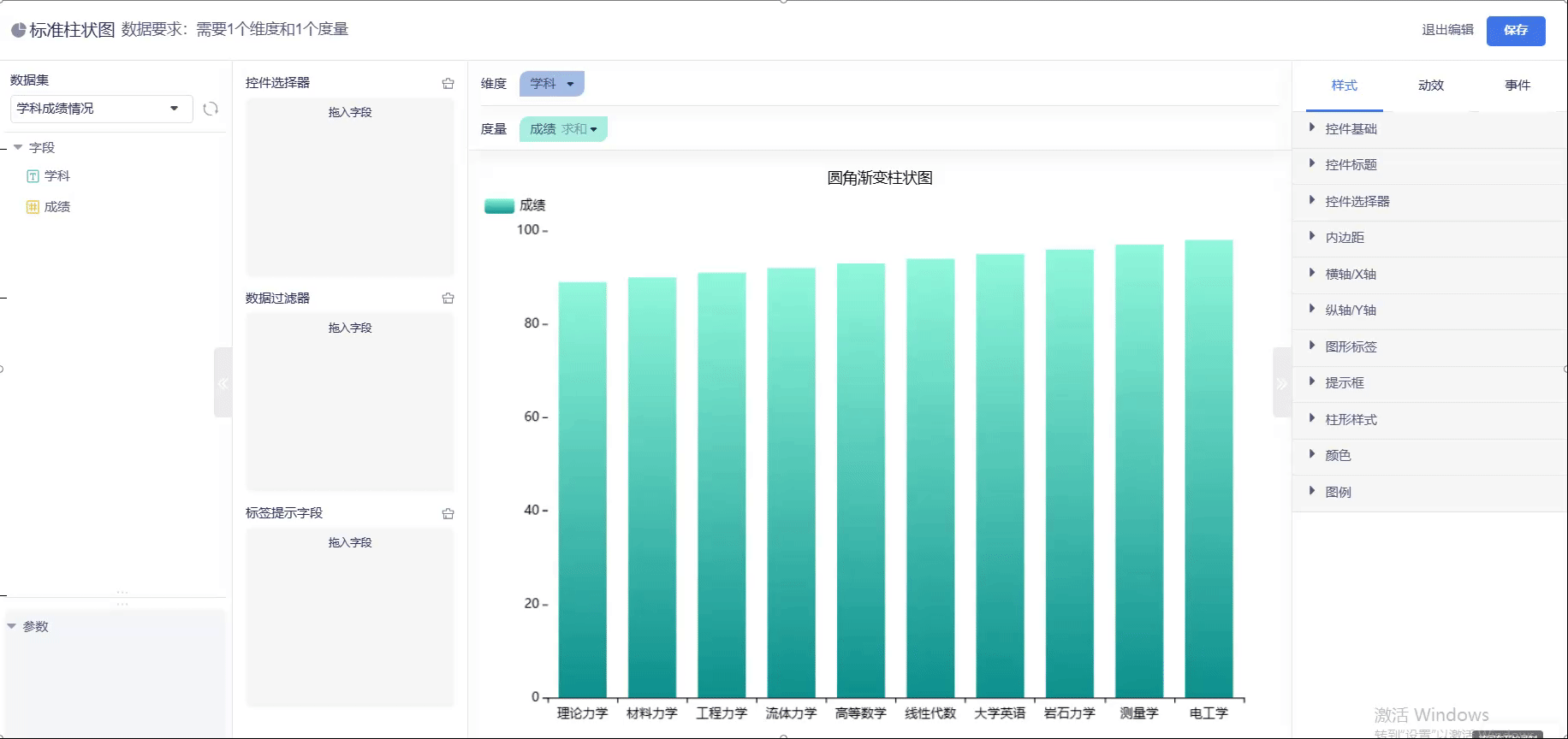

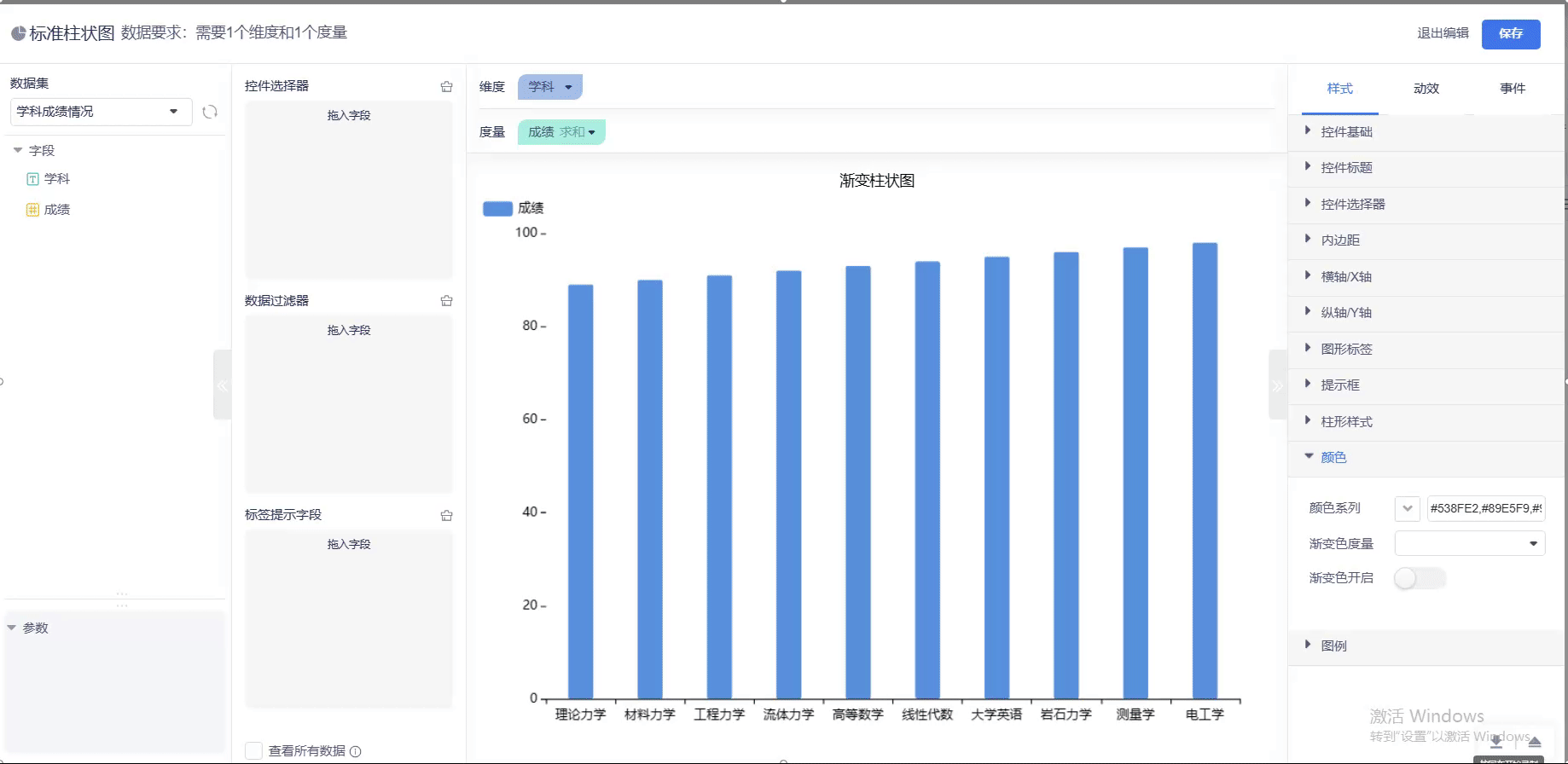

## 1 基础柱状图 ### 1.1 介绍与演示  柱状图控件通常情况下应用于数据的对比分析。一个维度数据进行比较、数据单纯性展示、排序数据展示。可以直观的看到各组数据差异性，强调个体之间的比较，不适合数据项数较多的场景。 ### 1.2 使用教程 #### 1.2.1 基础属性 基础属性可以对本控件的背景、边框、标题、选择器等属性的修改。 1. 背景：颜色（纯色、渐变颜色）、背景图（显示方式）等设置； 2. 边框：是否圆角（圆角度数设置）、边框（是否存在、边框尺寸、边框颜色、是否阴影）等设置； 3. 标题：控件标题（是否显示）、显示高度、标题背景设置、字体样式设置、超链接、字体位置等设置； 4. 选择器：选择器（是否显示）、背景设置、字体、展现方式（根据不同宽度来调整大小：窗口等分、分别定义占比、分别定义绝对宽度）等设置； #### 1.2.2 高级属性 - #### 内边距 控件内部内容与控件边框的边距，常用于配合其他功能使用。 比如横轴文字倾斜，导致文字显示不全，那么就要调整下内边距；纵轴刻度较大或较小，那么就要调整左内边距； 增加图例时，图例可能以各种形式显示，那么就要依照实际需求进行内边距调整等； - #### 横轴/X轴 坐标轴类控件独有，轴线样式，显示文字的样式以及旋转角度。 显示轴线：设置轴线是否显示。 轴线样式：设置轴线的宽度与颜色。 刻度样式：设置是否显示刻度线，以及刻度线的长宽颜色。 文字样式：设置是否显示文字内容，以及文字旋转角度、间距、颜色、大小。 分割线样式：设置是否显示分割线，以及分割线宽度和颜色。 - #### 纵轴/Y轴 坐标轴类控件独有，柱线图通常情况下会用到左右两个刻度，所以这里的刻度线样式要分开配置。可以配置轴线样式，刻度样式以及刻度文字旋转。 刻度样式：设置刻度的倍率单位以及保留几位小数。 轴线样式：设置轴线是否显示，以及轴线宽度、颜色。 刻度线样式：设置刻度线是否显示，以及长度、宽度、颜色。 文字样式：设置文字是否显示，以及文字旋转角度、颜色、大小。 分割线样式：设置分割线是否显示，以及分割线宽度、颜色。 刻度数量：可以自定义刻度显示数量。 值范围：可以自定义Y轴刻度大小。 - #### 图形标签 是否在控件上显示具体的数据，可调整显示数据的样式。 内容：默认和自定义两种模式，【自定义】：可以自定义设置，直接写入内容或在已加入的度量后写入单位或内容。 显示：选择是否显示数据标签，以及显示位置和对齐方式。 文字：设置文字的颜色、大小、旋转角度和距离。 - #### 提示框 调整鼠标移动到控件上时的提示框样式。 显示提示：设置提示框是否显示。 背景色：设置背景颜色。 文字样式：设置字体颜色和字体大小。 指示器样式：设置指示器颜色和宽度。 - #### 柱形样式 设置柱状图中每个柱形的样式，选择柱形宽度、圆角、背景等设置； - #### 颜色 设置柱状图中每个柱形的颜色样式。 颜色系列：选择提供默认配置好的多种主题颜色； 渐变色：开启渐变色控制开关，选择【渐变色度量】后，再设置起始颜色以及结束颜色； - #### 图例 显示：选则是否开启图例功能。 显示方向：可以调整图例里的数据是从左往右显示，还是从上往下显示。 水平位置：调整图例的水平位置是居左、居中还是居右。 垂直偏移：可以调整图例的垂直位置。 交互方式：设置图例是否可以点击。如果支持点击，可对图形控件进行数据筛选显示。 字体大小：可调整图例的文字大小。 图标尺寸：可设置图标的宽高尺寸。 ### 1.3 事件属性 事件属性主要是控件的穿透和控件动效。 ## 2 渐变柱状图 ### 2.1 介绍与演示  ### 2.2 基础操作 参考目录【1.基础柱状图】完成基础配置 ### 2.3 关键性操作配置 - 必须开启渐变色，选择并确定好渐变度量属性 - 颜色可参考默认配置主题颜色，或自定义更改设置 ## 3 圆角渐变柱状图 ### 3.1介绍与演示  ### 3.2 基础操作 参考目录【1.基础柱状图】完成基础配置 ### 3.3 关键性操作配置 - 柱形样式：圆角，自定义拖动选择圆角程度 - 柱形宽度：可自定义拖动选择宽度范围 ## 4 标签柱状图 ### 4.1介绍与演示  ### 4.2 基础操作 参考目录【1.基础柱状图】完成基础配置 ### 4.3 关键性操作配置 - 图形标签 内容：默认和自定义两种模式，【自定义】：可以自定义设置，直接写入内容或在已加入的度量后写入单位或内容。 显示：选择是否显示数据标签，以及显示位置和对齐方式。 文字：设置文字的颜色、大小、旋转角度和距离。 ## 5 无轴线刻度线柱状图 ### 5.1介绍与演示  ### 5.2 基础操作 参考目录【1.基础柱状图】完成基础配置 ### 5.3 关键性操作配置 - #### 横轴/X轴 显示轴线：设置轴线不显示。 显示刻度线：设置刻度线不显示。 - #### 纵轴/Y轴 显示轴线：设置轴线不显示。 显示刻度线：设置刻度线不显示。 ## 6 分割线柱状图 ### 6.1介绍与演示  ### 6.2 基础操作 参考目录【1.基础柱状图】完成基础配置 ### 6.3 关键性操作配置 - #### 横轴/X轴 分割线样式：设置显示分割线，以及分割线宽度和颜色。 - #### 纵轴/Y轴 分割线样式：设置显示分割线，以及分割线宽度、颜色。
